SC50 50A Connecteur bipolaire à fiche rapide pour chariot élévateur, PC110U Shell T2 Terminals argentés

Matériel et Protection

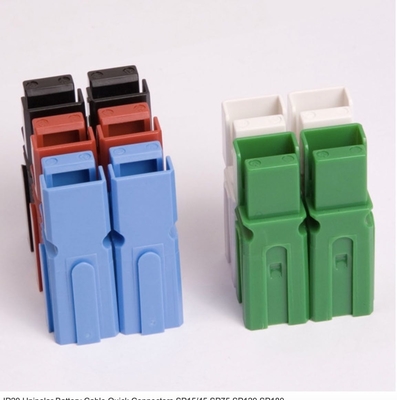

• Matériau principal: La coque : PC110U, un plastique technique haute performance avec d'excellentes propriétés mécaniques, une résistance aux chocs et une résistance à la chaleur. Bornes : Argent plaqué T2, qui a une bonne conductivité électrique, une résistance à la corrosion et peut réduire la résistance de contact, améliorant l'efficacité et la fiabilité de la transmission de puissance.
• Classe de protection: IP20, offrant une protection de base contre les objets solides de plus de 12 mm, adapté aux applications générales d'environnement industriel dans les systèmes d'alimentation de chariots élévateurs.

Normes et plage de température

• Norme d'utilisation: UL1977, conforme aux normes de sécurité pertinentes pour les connecteurs électriques, garantissant la sécurité et la fiabilité du produit.
• Plage de température de fonctionnement: - 20°C - 105°C, peut s'adapter à une variété de températures ambiantes de travail, que ce soit dans des entrepôts froids ou des ateliers industriels chauds, peut fonctionner de manière stable.

Point fort

• Spécialisé pour les applications de chariots élévateurs: En tant que prise de batterie de chariot élévateur et connecteur de prise de batterie, il est précisément conçu et optimisé pour les scénarios de connexion d'alimentation de chariots élévateurs, assurant une correspondance parfaite avec les systèmes de batterie de chariots élévateurs.

Conception à branchement rapide pour des changements de batterie plus rapides

Avec une interface à branchement rapide, le SC50 permet aux opérateurs de changer la batterie d'un camion léger en quelques secondes, tandis qu'une poignée et un capuchon assortis maintiennent la connexion sécurisée entre les changements.

• Connexion rapide, sans outil
• Poignée et capuchon assortis inclus
• 50A / 600V, UL 1977, coque PC110U

Questions fréquemment posées sur ce connecteur

Q : Quelle est la rapidité d'utilisation de la prise ?

R : L'interface à branchement rapide est conçue pour un accouplement et un désaccouplement rapides et sans outil afin de réduire les temps d'arrêt lors du changement de batterie.

Q : Un capuchon est-il fourni ?

R : Oui, chaque prise est livrée avec une poignée et un capuchon assortis pour une manipulation et une protection sûres.

Modèle : Connecteur rapide bipolaire SC50

Q : Quelle est la puissance nominale du SC50 ?

R : Il est évalué à 50A jusqu'à 600V avec des contacts plaqués argent.

Q : Où est-il généralement utilisé ?

R : Sur les transpalettes, les gerbeurs et les chariots électriques légers.

Q : Quelles certifications possède-t-il ?

R : Il est certifié CE.

Q : Quelle est la commande minimale et le délai de livraison ?

R : MOQ est négociable ; le stock est expédié en 3 à 5 jours et les produits sur mesure en 5 à 7 jours après réception de l'acompte.

Q : Les couleurs personnalisées et l'étiquetage privé sont-ils disponibles ?

R : Oui - couleurs standard ou couleurs fabriquées selon vos exigences, et les commandes d'étiquetage privé sont prises en charge.

Tableau des paramètres clés

Détails de la taille des bornes

• Taille de la borne du SC50: 10/12 AWG / 8 AWG / 6 AWG, offrant une variété d'options de taille de borne pour s'adapter à différentes spécifications de câble, assurant une connexion flexible.
• Taille de la borne du SC175: 4 AWG / 2 AWG / 1 AWG / 0/1 AWG, adapté aux exigences de courant plus élevées des scénarios de connexion.
• Taille de la borne du SC350: 2/0 AWG / 3/0 AWG / 4/0 AWG / 300 AWG, conçu pour les applications de connexion d'alimentation à courant élevé.

Kit

• Avec poignée et capuchon assortis. La poignée assortie rend l'opération de branchement et de débranchement plus pratique, et le capuchon peut jouer un rôle dans la prévention de la poussière et la protection lorsqu'il n'est pas utilisé, prolongeant la durée de vie du connecteur.

Une prise 50A qui résiste aux changements de batterie quotidiens

Les petits connecteurs tombent en panne pour des raisons peu glamour : une coque qui se fissure à l'oreille de montage, un contact qui perd son ressort après quelques centaines d'accouplements, ou un boîtier qui laisse entrer la poussière sur la face de contact. Le SC50 aborde directement ces trois points, avec une coque PC110U, des contacts plaqués argent T2 et un corps qui se ferme autour de la borne plutôt que de s'appuyer sur le câble pour la maintenir.

Le PC110U a été choisi pour son comportement aux chocs et sa rigidité diélectrique, et non parce que c'est le grade de moulage le moins cher disponible.

Ce que la construction offre réellement

Le connecteur est évalué à 50A à 600V, transporte les deux pôles dans un seul boîtier, donc la polarité ne peut pas être inversée, et accepte les sections de câble légères utilisées sur les équipements de 24V à 48V. Le placage argent sur la face de contact maintient la résistance stable, ce qui est plus important sur les petits packs où une mauvaise connexion représente une grande partie de la perte totale.

• 50A / 600V bipolaire, coque PC110U
• Contacts plaqués argent T2 pour une résistance stable
• Polarité fixée par le boîtier
• Convient aux transpalettes, gerbeurs et petits packs de traction

Notes de manipulation et d'entretien

Vérifiez la face de contact à chaque entretien de batterie. Une prise qui chauffe, présente une décoloration ou ne s'enclenche plus avec un clic ferme vous indique que le contact a perdu de sa tension, et sur un câble de 50A, cela se manifeste par de la chaleur bien avant une défaillance.

Le remplacer lors d'un entretien programmé est peu coûteux ; le délai de livraison standard de trois à cinq jours ouvrables signifie qu'il n'y a aucune raison de faire fonctionner une prise usée jusqu'à la panne. Les constructions sur mesure suivent en cinq à sept jours après paiement, et des échantillons peuvent être fabriqués selon votre dessin avant la production en volume.

Cohérence sur une flotte

Là où un site mélange des transpalettes avec des machines plus grandes, le SC50 se situe à l'extrémité légère de la même famille que les SC175 et SC350, de sorte que l'atelier conserve une méthode de sertissage et un type de pièce de rechange par courant nominal au lieu d'un tiroir de prises sans rapport.

Utilisation avec des batteries 24V et 48V

Les équipements électriques légers fonctionnent généralement avec une tension de batterie modeste mais un nombre élevé de cycles de charge, et le connecteur voit chacun d'entre eux. Le SC50 est dimensionné pour ce schéma : contacts 50A, une tension nominale de 600V pour une marge, et une coque qui se ferme sur la borne, de sorte que le câble n'est pas sollicité pour supporter la charge mécanique.

Là où un site charge plusieurs machines à partir d'une seule salle de batteries, le même connecteur sur chaque câble signifie qu'un chargeur peut être déplacé entre les chariots sans adaptateur.

Ce qu'il faut vérifier à la livraison

Ouvrez un carton et inspectez la face de contact pour détecter les défauts de placage, vérifiez que le loquet revient proprement et contrôlez la coque pour détecter les bavures à l'oreille de montage. Ces trois vérifications permettent de détecter les dommages dus au transport pendant que la fenêtre de réclamation est encore ouverte.

Durée de vie dans les équipements légers

Sur un transpalette qui change de batterie deux fois par jour, le connecteur est rarement la pièce qui s'use en premier, mais c'est la pièce blâmée lorsqu'un chargeur disjoncte. Garder la face de contact propre et remplacer une prise qui a perdu son clic est moins cher que de diagnostiquer le circuit de charge plus tard.

Commande pour une flotte mixte

Deux détails décident de la commande : combien de machines utilisent des câbles 50A, et si certaines d'entre elles utilisent également des connecteurs SC175 ou SC350. Répondez à ces questions et la répartition entre les tailles est simple, car une seule famille couvre l'ensemble du site.

Les unités en stock sont expédiées en trois à cinq jours ouvrables et les constructions sur mesure en cinq à sept jours après paiement. Des échantillons peuvent être fabriqués sur dessin avant la production en volume, et l'étiquetage privé est disponible lorsque la prise doit figurer dans un catalogue de distributeur.

Emballage et stock de pièces de rechange

Les cartons sont marqués avec le numéro de lot qui renvoie à l'enregistrement d'inspection, de sorte qu'un distributeur peut conserver des stocks sans ouvrir chaque boîte pour l'identifier. Un emballage neutre est disponible pour les acheteurs qui étiquettent sous leur propre marque.

Garder quelques unités SC50 en stock est généralement suffisant pour une petite flotte : la prise est bon marché par rapport à un transpalette arrêté, et un remplacement peut être installé dans le temps nécessaire pour sertir une borne.
